' Cầu trục một dầm 3 tấn khẩu độ 16,5 mét chất lượng cao giá thành hợp lý

Cầu trục dầm đơn 3 tấn

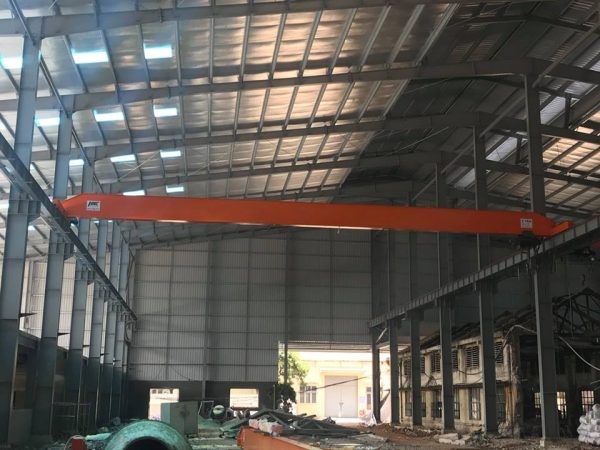

Cầu trục một dầm 3 tấn (Cầu trục dầm đơn 3 tấn):

Cầu trục một dầm chất lượng cao HNC cranes

A

THÔNG SỐ CHUNG

1

Loại thiết bị

Cầu trục một dầm 3 Tấn
2

Số lượng

02 bộ
3

Vị trí lắp

Trong nhà
4

Tải trọng nâng

3 tấn
5

Khẩu độ cầu trục

16,5 mét
6

Chiều cao nâng tối đa tới móc

9 mét
7

Chiều dài hoạt động

55 mét
B

PA LĂNG DẦM ĐƠN 3 TẤN

1

Xuất xứ

KG cranes –  Hàn Quốc
2

Mã hiệu

KN3-H9-MH
3

Tải trọng nâng móc

3 tấn
4

Chiều cao nâng

9 mét
5

Cơ cấu nâng hạ pa lăng

Tốc độ nâng hạ

7,5 m/ph
6

Động cơ nâng hạ

5,5 kW x 4P
7

Phanh

Điện từ
8

Điều khiển

Contactor
9

Giới hạn mỏ móc

1115 mm
10

Cơ cấu di chuyển pa lăng

Tốc độ di chuyển

20 m/ph
11

Động cơ di chuyển

0,75 kW x 4P
12

Phanh

Điện từ
13

Điều khiển

Contactor
14

Điện áp sử dụng

3 pha 380 V 50HZ
15

Điện áp điều khiển

110 V
16

Thiết bị an toàn

Hạn chế quá tải điện tử
17 Hạn chế hành trình nâng
18

Trọng lượng pa lăng

418 kg
C

HỆ THỐNG KẾT CẤU THÉP CẦU TRỤC

1

Kết cấu dầm chính, dầm biên

Dạng hộp tổ hợp hàn
2

Tiêu chuẩn thiết kế, chế tạo

TCVN 4244 – 2005
3

Độ võng cho phép dầm chính

1/1000
4

Phương pháp làm sạch

Đánh gỉ bằng bàn chải sắt- hoặc phun bi
5

Sơn

1 lớp chống gỉ, 2 lớp sơn màu
(Màu sơn vàng hoặc theo yêu cầu bên A)
D

HỆ THỐNG ĐIỆN – ĐIỀU KHIỂN CẦU TRỤC

1

HỆ THỐNG CẤP ĐIỆN NGANG

Kiểu cấp điện

Dạng sâu đo cáp dẹt trolley – ray C

Dẫn hướng cáp

Ray C

Điện áp vào

3 pha 380 V 50HZ
2 HỆ THỐNG CẤP ĐIỆN DỌC

Kiểu cấp điện

Ray điện an toàn 3P

Chiều dài đường điện

55 mét

Điện áp vào

3 pha 380 V 50HZ

Công suất động cơ di chuyển dọc

2 cái x 0,75 kW x 4P

Tốc độ di chuyển dọc cầu trục

0  ÷ 25 m/p

Tủ điện điều khiển đi chuyển dọc

Điều khiển tốc độ bằng biến tần

Điều khiển

Bằng nút bấm dây theo pa lăng

điều khiển từ xa
